Организация кабелей в серверных шкафах — творческая и одновременно технически непростая работа, требующая логического мышления и способности предусматривать возможные изменения в структурированной кабельной системе (СКС). Единых стандартов и правил укладки сетевых шнуров в серверные шкафы не существует. Все, что написано в инструкциях к сетевому оборудованию по теме — рекомендации.
Процесс конструирования СКС больше относится к инженерным работам, нежели к системному администрированию. Однако, многие сисадмины решают эти задачи самостоятельно. Грамотная укладка сетевого кабеля в серверном шкафу позволит обеспечить одновременно:
- Надлежащую работу системы охлаждения, а проще говоря – циркуляцию воздуха.
- Возможность потенциального масштабирования сети.
- Сокращение времени на поиск неисправностей.
- Возможность быстрой замены отдельного оборудования и целых модулей в серверном шкафу.
- Удобство обслуживания.
Грамотный кабель-менеджмент – это отсутствие путаницы в проводах и приятный вид их аккуратной и продуманной укладки.
Маркировка
Имея внутри серверного шкафа сотни концов сетевого кабеля, быстро разобраться в подключениях поможет грамотная маркировка. Подписывать провода или целые пучки можно маркером, однако, такой способ выделения хоть и самый дешевый и простой, но крайне неудобен на практике. Есть проверенные методы маркировки кабелей, которые подойдут даже профессиональным монтажникам СКС.

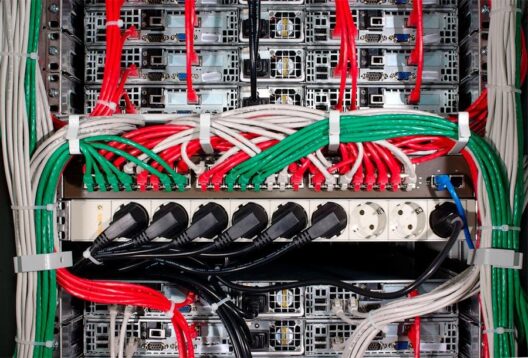

Маркировка цветом
Использовать кабели разного цвета можно для их маркировки несколькими способами:
- По типу — для оптоволокна один цвет, для витой пары категории CAT 5e — другой и т. п. Учитывая количество доступных оттенков, так можно визуально отделить друг от друга любые типы кабеля.
- По назначению — индивидуальный цвет для кабелей, выполняющих конкретную роль, например, подключающих пользовательскую технику, обеспечивающих работу непосредственно серверного шкафа (внутренняя проводка). Таким способом можно отделять целые трассы, выходящие за пределы здания.
- По подключенным участкам офиса или целой компании. Тут стратегия маркировки заключается в цветовой разбивке проводки по офисной площади или этажам, к которым относятся кабели.
Контрастная разница между цветом проводки позволит быстро определить ее принадлежность к условной группе.
Маркировка этикетками
Использование этикеток совместно с цветовой маркировкой или как самостоятельный способ идентификации позволит пометить каждый провод индивидуально. Делать это лучше с двух концов. Для этого подойдет самый простой принтер этикеток, к которому потребуется докупить расходники.
Долговечность и надежность маркировки обеспечивают термоусаживаемые этикетки. В их основе — эластичный пластик. Для фиксации таких этикеток на кабеле потребуется соответствующий инструмент.
Сортировка и укладка кабелей
Группировка проводов по типу и назначению формирует понятную структуру внутри серверного шкафа. Это заметно упрощает обслуживание и масштабирование сети, подключение оборудования. Кабели группируются в пучки с помощью разнотипных зажимных приспособлений. В итоге получается организованный и чистый монтаж.
Стяжки
Классические пластиковые хомуты-стяжки — наиболее очевидный вариант группировки проводов. Они дешевые, продаются в любом хозяйственном или строительном магазине, имеют разные размеры и цвет, что может служить дополнительной маркировкой. Однако использование стяжек — это больше полумера или временное решение в случае профессионального монтажа, так как есть более универсальные зажимные приспособления. К тому же, пластиковые хомуты — одноразовые.
Хомуты на липучках
Аналог одноразовых пластиковых стяжек — многоразовые хомуты в виде нейлоновых лент с липучками. По надежности они не уступают, но более удобны. При масштабировании или обслуживании сети упрощается доступ к отдельным шнурам, их извлечение из пучка, дополнение последнего новыми проводами.
Гребенки
Организатор типа «гребенка» монтируют совместно с патч-панелями. Он представляет собой металлический или пластиковый корпус с крышкой, монтажными отверстиями и перфорациями с противоположных сторон, сквозь которые пропускаются провода. Основную часть проводов укладывают внутри корпуса и выводят к кабельному входу в шкаф.

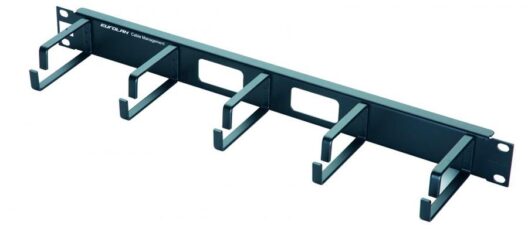

Организатор с кольцами
Аксессуар используют для укладки как больших жгутов, так и одиночных проводов. Представляет собой планку с монтажными отверстиями, на которой закреплены кольца с прорезью для укладки провода (примеры кольцевых кабельных органайзеров можно посмотреть по ссылке). За счет вращения вокруг своей оси колечки устанавливаются в необходимом положении.
На рынке организаторы с кольцами представлены моделями, у которых планка может быть цельной (глухой) и с отверстиями. Последние обеспечивают подачу кабелей прямо через корпус.
Организатор типа «кольцо»
Этот организатор используют там, где планируется укладка кабельного массива. Его преимущество — установка в любом месте, где есть направляющие подходящего размера. Кольца бывают нескольких типоразмеров, фиксация может быть центральной или боковой. Преимущество «колец» — значительная экономия места в и без того ограниченном пространстве серверного шкафа.
Нагрузка на кабель
Во время укладки кабелей в серверном шкафу в них может возникнуть механическое напряжение. Происходит это по нескольким причинам:
- Чрезмерное натяжение провода.
- Чрезмерное стягивание кабельных пучков зажимными приспособлениями.
- Фактический радиус загиба менее его допустимого значения, и/или угол превышает 90°.
Ограничения в минимальном радиусе изгиба для кабелей на основе витой пары существуют из-за индивидуального шага скрутки проводников. Данный параметр можно узнать у производителя кабельной продукции. Обычно он составляет от 4 до 10 внешних диаметров, в зависимости от типа шнура на основе витых пар.
Общие принципы кабель-менеджмента
Вертикальную прокладку проводов внутри серверного шкафа выполняют по бокам. Такой подход не только проще с точки зрения монтажа, но и обеспечивает свободное движение воздуха между дверями для лучшего охлаждения расположенных внутри устройств.
Разводка проводов должна одновременно обеспечивать требуемую плотность оборудования, его комфортную замену, добавление, обслуживание и перемещение. В некоторых случаях необходимо расположить патч-корды в едином направлении. Сэкономить свободное место поможет использование проводов с уменьшенным диаметром.
Для сохранения целостности разъемов на соединителях рекомендуется использовать вертикальные органайзеры с закругленными вставками. Это позволит избежать изломов кабеля, одновременно удовлетворяя требования радиуса изгиба.
Несмотря на приведенные рекомендации, отточить мастерство кабель-менеджмента возможно исключительно постоянной практикой. Тем не менее аккуратно уложить проводку в серверном шкафу способен каждый. А это уже само по себе способно обеспечить относительное удобство обслуживания и поддержки расположенного тут сетевого оборудования.
